Защита от ударов молний основана на следующих основных принципах:
• Здания оборудуются системой молниезащиты (со стержневыми или тросовыми молниеотводами), принимающими грозовые разряды и отводящими их в землю.
• Для защиты оборудования устанавливаются УЗИП.
• Для пассивной защиты электроустановки используется контур заземления.
Ежедневно в мире происходит несколько миллионов ударов молний (до 1000 в секунду). Удары молний являются причиной от 25 % до 40 % всех повреждений оборудования. А если добавить последствия переходных перенапряжений при коммутации мощных промышленных нагрузок, то доля таких электрических повреждений увеличится до 60 %. Для борьбы с ними устанавливаются УЗИП.

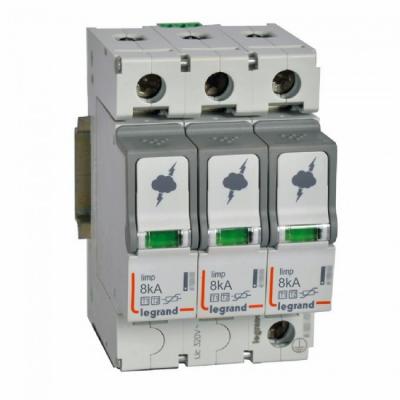

УЗИП для общей защиты ГРЩ
Ширина в модулях - 3
Дистанц. сигнализ. состояния (контакт FS) - нет
УЗИП со сменными модулями и индикаторами состояния:
- Зеленый: УЗИП в рабочем состоянии
- Оранжевый: сменный модуль нуждается в замене
Тип системы заземления: TT, TNC, TNS
T1+T2, I имп. 12,5 кA/полюс
Для общей защиты крупных электроустановок или небольших электроустановок с системой внешней молниезащиты.
Вверх 1,5 кV, I макс.: 60 кA/полюс, Uc: 320 В±
Рекомендуемый модульный автоматический выключатель 63 A с защ. х-кой C
