Защита от ударов молний основана на следующих основных принципах:
• Здания оборудуются системой молниезащиты (со стержневыми или тросовыми молниеотводами), принимающими грозовые разряды и отводящими их в землю.
• Для защиты оборудования устанавливаются УЗИП.
• Для пассивной защиты электроустановки используется контур заземления.
Ежедневно в мире происходит несколько миллионов ударов молний (до 1000 в секунду). Удары молний являются причиной от 25 % до 40 % всех повреждений оборудования. А если добавить последствия переходных перенапряжений при коммутации мощных промышленных нагрузок, то доля таких электрических повреждений увеличится до 60 %. Для борьбы с ними устанавливаются УЗИП.
Защита щитов промежуточного и конечного распределения
УЗИП со встроенной защитой от перегрузки и короткого замыкания,
соответствующие стандартам EN/IEC 61643-11. Для сетей питания 230/400 ВA (50/60 Гц)
Ширина в модулях - 6
Положение нейтрали - слева
Встроенная защита Isc ≤ 10 кA
Защита чувствительного оборудования
Со сменными модулями и индикаторами состояния:
- Зеленый: УЗИП в рабочем состоянии УЗИП в рабочем состоянии
- Красный: сменный модуль нуждается в замене
In: 10 кA/полюс, Uc: 275 В~
Тип системы заземления: TT, TNS.

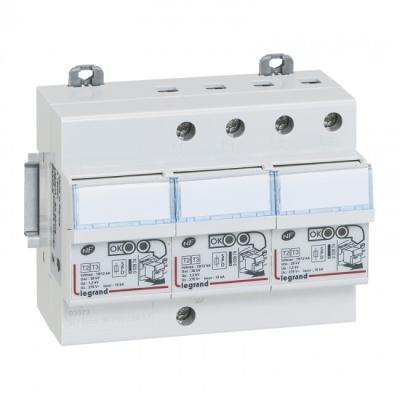

УЗИП T2 со встроенной защитой, I макс. 12 кA/полюс
Кат. №. 3971: УЗИП с входными и выходными зажимами сверху, обеспечивающие
лучшую защиту от перенапряжений
